TL-GLS11系列组合式管廊变压器





产品特点

  • 变压器整体防护等级达IP68,可短时浸没于水中运行。

  • 使用广泛应用于造船、集装箱制造行业的防腐工艺,保证设备在潮湿、重烟雾条件下的耐腐蚀能力。

  • 电缆进出线孔均采用美国3M防水密封材料或Roxtec洛克塞克密封系统,保证设备整体密封性能。

  • 保护范围全,设备运行可靠。

  • 具有低损耗、低噪声特性。

  • 集测量、控制、电能计量、通讯功能于一体,自动化程度高,可实现无人值守,提高维护效率。

  • 符合JB/T 10217-2013,GB/T 6451-2015,JB/T 10088-2004, JB/T 10544-2006等国家标准要求。



型号说明

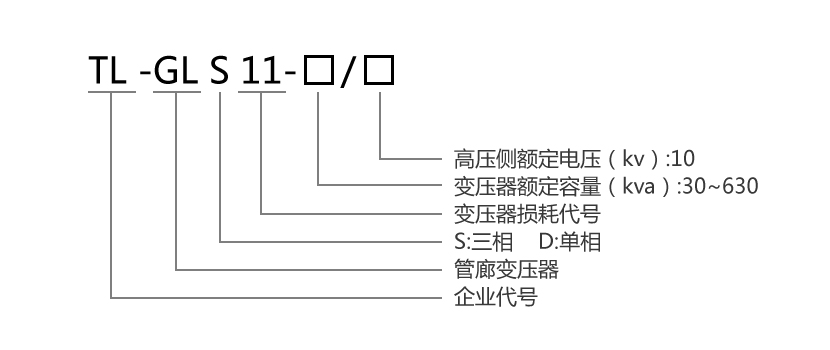

TL-GLS11系列组合式管廊变压器

使用条件


海拔高度:≦1000m

环境温度:

最高温度:+40℃,且在24h测得平均值不超过35℃

最低温度:-25℃

相对温度:

日平均值不大于95%

月平均值不大于90%

安装倾斜度<3°,无经常性剧烈运动冲击场所

风速<35m/s

周围空气应无爆炸性、可燃性、腐蚀性气体和粉尘。若正常使用条件不能满足时,可与制造厂协商。


组合式管廊变压器主要技术参数



TL-GLS11系列组合式管廊变压器主要技术参数
功能单元部件项目单位技术参数
高压单元油浸式高压负荷开关额定电压kV12
额定频率Hz50
额定电流A400, 630
额定绝缘水平1min工频耐受电压kV35
雷电冲击耐受电压kV75
额定负载有功开断电流A630
额定电缆充电开断电流A10
2s短时耐受电流kA20
操作方式手动/电动
高压熔断器额定电压kV12
额定电流A10~100
额定开断电流kA31.5
撞击器输出能量J2~5
高压连接件进口插入式密封肘头
低压单元低压主回路额定电压V400
主回路额定电流A630~1250
额定短时耐受电流kA30~50
额定峰值耐受电流kA63~105
补偿容量kvar变压器容量的15~40%
低压连接件美国3M防水密封材料或ROXTEC洛克塞克密封系统
变压器单元额定电压原边kV10
副边kV0.4
最高工作电压kV12
额定容量kVA30~630
额定绝缘水平1min工频耐受电压kV35
雷电冲击耐受电压kV75
冷却方式油浸自冷式
变压器油顶层允许温升K≤55
变压器低压绕组温升K≤65
变压器高压绕组温升K≤65
噪音水平dB≤50
产品整体防护等级IP68


产品结构


智能型组合式管廊变压器主要由油浸式负荷开关、高压熔断器、变压器、低压配电装置等单元组成。其中,负荷开关、熔断器、变压器器身共处于同一个密闭空间,内部填充绝缘油。负荷开关操作机构、低压配电装置、高低压电缆接口、UPS电源等处于另一密闭空间,由空气绝缘。各空间单元相互独立,产品整体防护等级达IP68,可短时浸没于水中运行。

箱体部分

箱体主体采用不锈钢制作,其余所有金属构件采用喷砂、热喷锌、喷塑处理。此种防腐工艺被广泛应用在造船及集装箱制造业,通过物理和化学的双重防护,可保证设备在潮湿、重烟雾的环境中使用;检修门密封采用特殊设计及工艺,既方便检修、维护又不降低产品整体防护等级(IP68);高、低压电缆进出线孔均采用美国3M防水密封材料或Roxtec洛克塞克密封系统,使设备运行更加安全。

油浸式负荷开关部分:

采用HB-BFY3B-10/630-20油浸式高压负荷开关,该负荷开关既能切断额定负荷电流也能切断一定的过载电流,与高压熔断器配合使用时可组成高压交流负荷开关-熔断器组合电器,提供全范围保护;配备机械脱扣和电磁脱扣装置,所配熔断器具有撞击机构,当通过过载电流或短路电流时熔断器熔断,负荷开关自动分闸,有效避免变压器缺相运行;可依照需求选择手动/电动操作,完全满足现代供电智能化管理要求。

自动化测控装置部分:

本产品可选配自动化测控装置与后台监控系统连接,实现遥测、遥信、遥控、遥视、遥调等“五遥”功能,通过多种图标及数据快速掌握电站运行情况,其友好的用户界面、强大的分析能力、完善的故障报警措施确保了地下管廊供电系统的安全和稳定运行。
